Hvad er formålet med en stilleskrue på en bremserotor?

Hvad en enkeltskrue-rotor gør i en progressiv hulrumspumpe

A enkelt skrue rotor er den spiralformede akselkomponent, der roterer inde i en matchende stator for at flytte væske eller halvfast materiale gennem en progressiv hulrumspumpe, eller som skubber og smelter plastmateriale fremad inde i en ekstrudercylinder. Dens kernefunktion er ligetil: Når rotoren drejer, danner spiralrillen et forseglet hulrum mod den omgivende væg, og dette hulrum skrider frem langs aksen og transporterer materiale med sig med en jævn, lavpulserende strømningshastighed. Dette er det direkte svar på, hvad delen gør, og alt nedenfor forklarer, hvordan den virker, hvorfor den slides, og hvordan man vælger og vedligeholder en korrekt.

Ved pumpeapplikationer arbejder rotoren sammen med en stator til progressive hulrumspumper , en elastomer-foret ærme, der giver tætningsoverfladen. I ekstruderingsapplikationer virker den samme spiralformede geometri mod en metaltøndevæg i stedet for en gummistator. Begge systemer er afhængige af det samme underliggende princip: en roterende spiralgeometri, der omdanner rotationsenergi til en stabil aksial forskydning af materiale.

Produktoversigt og strukturelt design

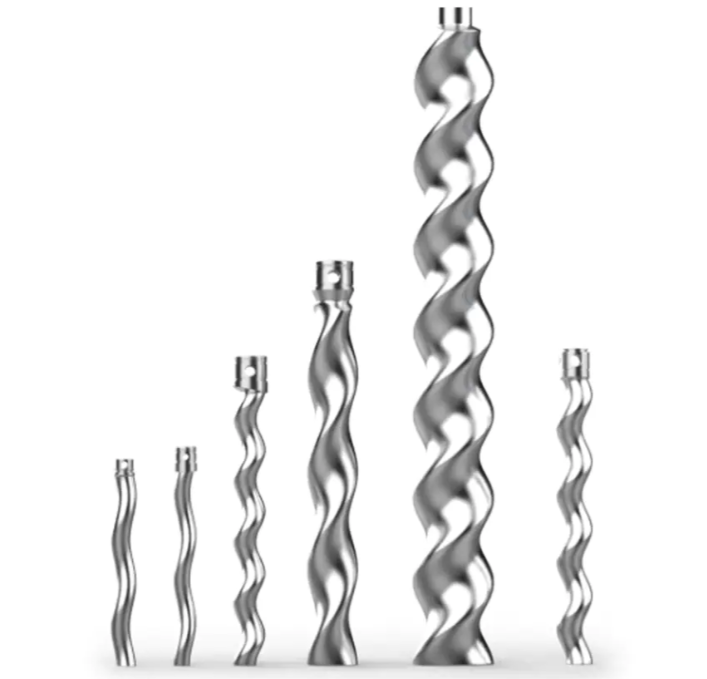

Billedet nedenfor viser et sæt enkeltskrue-rotorer af varierende længder og stigningsprofiler, der illustrerer, hvordan det samme grundlæggende spiraldesign er skaleret til forskellige flowkapaciteter og anvendelsesstørrelser, fra kompakte doseringsenheder til længere rotorer, der bruges til overførselsopgaver med større volumer.

Hver rotor er defineret af et lille antal geometriske parametre, der bestemmer dens ydeevne: spiralens ydre diameter, stigningen (den aksiale længde af en hel spiralomdrejning), excentriciteten (forskydningen mellem rotorens midterlinje og den geometriske midterlinje) og rilledybden. Det isometriske diagram nedenfor angiver disse parametre på en forenklet rotormodel for at gøre terminologien lettere at følge, når man læser en teknisk tegning eller reservedelskatalog.

Det er vigtigt at forstå disse parametre, fordi ændring af en af dem ændrer rotorens flowkarakteristika, dens forskydningsprofil og dens slidmønster. En kortere stigning med en mindre rilledybde har en tendens til at passe til opgaver med højere tryk og lavere flow, mens en længere stigning med en dybere rille favoriserer en skånsom håndtering af forskydningsfølsomme materialer såsom fødevarer. Det er derfor enkelt skrue rotor symptomer for tidligt slid føres ofte tilbage til et misforhold mellem den oprindelige geometri og en ændret driftstilstand, snarere end en defekt i selve delen.

Hvordan rotorslid udvikler sig under drift

Inde i en plastekstruder skubber enkeltskruerotoren råmaterialet fremad og genererer varme gennem friktion, når materialet passerer gennem spalten mellem spiralrillen og cylinderens indervæg. Når skruen roterer, påfører den forskydningskraft og tryk på materialet, blødgør det gradvist og blander det jævnt, før det skubbes mod matricen og ekstruderes til den færdige form. Skruehastighed, tøndetemperatur og systemtryk har alle direkte indflydelse på, hvor effektivt denne proces kører, og de påvirker i lige så høj grad, hvor hurtigt rotoroverfladen slides.

I et arbejdsmiljø med høje temperaturer kommer slid på rotoren generelt fra fire overlappende kilder. For det første blødgør forhøjet temperatur selve rotormaterialet, hvilket forstærker friktionen mod cylindervæggen og frembringer termisk slid. For det andet frembringer den relative bevægelse mellem rotoren og cylinderen, materiale og andre kontaktflader under rotation almindeligt mekanisk slid over tid. For det tredje kan urenheder såsom tilsætningsstoffer eller resterende fugt i det forarbejdede materiale korrodere rotorens overflade og fremskynde nedbrydningen. For det fjerde påvirker rotorens egen geometri, materialevalg og fremstillingspræcision, hvor modstandsdygtig den er over for alt ovenstående fra starten.

Det vandrette søjlediagram nedenfor viser en generel, illustrativ sammenligning af, hvor stærkt hver af disse fire faktorer typisk bidrager til det samlede rotorslid under vedvarende højtemperaturdrift. Det er tænkt som en konceptuel vejledning snarere end en målt statistik fra en enkelt installation, da faktiske slidforhold varierer efter materiale, hastighed og vedligeholdelseshistorik. Alligevel er den relative rækkefølge i overensstemmelse med almindelig erfaring i felten: termisk og mekanisk slid har en tendens til at dominere, mens ætsende og designrelaterede faktorer virker som medvirkende snarere end primære årsager. At genkende, hvilken faktor der er mest aktiv i et givet system, hjælper med at bestemme, om den prioriterede løsning er en belægningsopgradering, en køleforbedring eller en geometrigennemgang.

Materialevalg og slidbestandige belægninger

Styring af slid på en enkelt skrue rotor starter med materialevalg. Højtemperaturbestandigt, slidbestandigt og korrosionsbestandigt legeret stål eller speciallegeringer er standardudgangspunktet for rotorer, der forventes at køre kontinuerligt under krævende forhold. Ud over bulkmateriale spiller overfladebehandling en lige så vigtig rolle for at forlænge levetiden.

Overfladebelægninger

Påføring af slidbestandige belægninger såsom wolframcarbid eller siliciumnitrid på rotoroverfladen øger overfladens hårdhed og forbedrer modstanden mod både mekanisk og termisk slid, hvilket er særligt værdifuldt i kontinuerlige ekstruderingslinjer.

Geometri optimering

Optimering af geometriske parametre såsom helixvinkel, stigning og rilledybde reducerer, hvor længe materialet sidder i kontakt med rotoroverfladen og sænker forskydningskraften på ethvert enkelt punkt, hvilket igen reducerer lokaliseret slidkoncentration.

Forbedring af kølesystem

En styrkelse af kølesystemet hjælper med at sikre, at rotoren og cylinderen afkøles effektivt under højtemperaturdrift, hvilket holder arbejdstemperaturen inden for et stabilt område og reducerer termisk slid på lang sigt.

Radardiagrammet nedenfor sammenligner fire rotordesigntilgange på tværs af fem ydeevnedimensioner på en relativ skala og tilbyder en konceptuel ramme til evaluering skruepumpe tilbehør og rotoropgraderingsmuligheder i stedet for en rapport om et enkelt testet produkt. Det viser, at en coated, geometri-optimeret rotor generelt scorer højere på tværs af slidstyrke og levetid, mens en standard ucoated rotor forbliver et rimeligt valg til lettere eller intermitterende applikationer. At læse på tværs af de fem akser sammen, snarere end ethvert enkelt punkt isoleret, giver det klareste billede af, hvor et givet design bytter en fordel ud med en anden. Denne form for sammenligning er mest nyttig tidligt i en specifikationsproces, før en rotor- og statorparring afsluttes for en bestemt opgave.

Industrianvendelser af enkeltskrue rotorer

Enkeltskrue rotorer og pumperne bygget omkring dem bruges på tværs af en lang række industrier, fordi det underliggende spiralforskydningsprincip håndterer et bredt spektrum af viskositeter og materialetyper med relativt lav forskydning sammenlignet med andre pumpeteknologier. A lodret skruepumpe konfiguration vælges ofte, hvor gulvpladsen er begrænset, eller hvor tyngdekrafttilførsel forenkler belastning, mens horisontale konfigurationer forbliver almindelige i kontinuerlige proceslinjer.

• Miljømæssige vandbehandlingsanlæg bruger skruepumpesystemer til at flytte slam og behandlet vand pålideligt ved lav pulsering
• A spildevandsskruepumpe konfiguration håndterer kommunalt og industrielt spildevand, der indeholder faste stoffer uden overdreven tilstopning
• A slamskruepumpe er almindeligvis specificeret til overførsel af afvandet eller fortykket slam i behandlingsanlæg
• A madskrue pumpe variant, bygget med fødevaregodkendte materialer og finish, overfører tyktflydende eller partikelholdige fødevarer forsigtigt
• Processer i kemiske, papir- og papirmasse-, petrokemiske og energisektoren er afhængige af det samme rotor- og statorprincip for ensartet måling og overførsel

Som en skruepumper producent leverer begge komplette enkeltskruede pumper og individuelle reservedele til progressive hulrumspumper Tilpasning af rotormateriale og belægning til den specifikke industri er en rutinemæssig del af specifikationsprocessen, da en rotor, der er egnet til slibende slambelastning, ikke automatisk er det rigtige valg til fødevaregodkendt overførsel.

Denne illustration afspejler et generelt mønster set på tværs af procesindustrier: applikationer, der involverer slibende faste stoffer, såsom slamoverførsel og kemiske eller petrokemiske opgaver, stiller større krav til rotorens slidstyrke end skånsomme applikationer såsom fødevareoverførsel eller håndtering af rent vand. Det er netop derfor, at valg af rotormateriale og belægning altid bør matches til den specifikke pligt i stedet for at blive behandlet som en beslutning, der passer til alle, og hvorfor konsultation med pumpeleverandøren under specifikationen har en tendens til at forhindre for tidligt slidproblemer senere.

Driftspraksis, der forlænger rotorens levetid

Ud over materiale- og belægningsvalg har den daglige betjeningsdisciplin en målbar effekt på, hvor længe en enkelt skruerotor holder i drift. Følgende praksis er bredt anerkendt inden for den progressive hulrumspumpe- og ekstruderingsindustri som effektive måder til at bremse slidudviklingen.

1. Betjen ekstruderen eller pumpen strengt i overensstemmelse med dens nominelle procedurer, undgå overbelastningsforhold og hyppige, unødvendige start-stop-cyklusser
2. Planlæg regelmæssige vedligeholdelsestjek for at vurdere slid på rotor og cylinder eller stator, og udskift stærkt slidte komponenter, før de påvirker nedstrøms kvalitet
3. Rengør rotoren og dens hus regelmæssigt for at fjerne vedhæftede urenheder og rester, der ellers kunne fremskynde korrosivt slid
4. Påfør passende smøring på kontaktfladen mellem rotor og hus for at reducere friktionsdrevet slid
5. Oprethold ensartet råmaterialekvalitet, undgå råmaterialer med for store urenheder eller ujævn partikelstørrelse, der øger slibende slid
6. Styr varme- og kølesystemet præcist for at undgå for store temperaturudsving, der belaster rotormaterialet

Linjediagrammet nedenfor illustrerer generelt, hvordan konsekvent vedligeholdelsespraksis har en tendens til at påvirke kumulativt rotorslid over en længere driftsperiode sammenlignet med minimal eller uregelmæssig vedligeholdelse. Det præsenteres som en konceptuel trend snarere end målte data fra en specifik enhed, da faktiske slidkurver i høj grad afhænger af materialets slibeevne, temperaturkontrol og driftscyklus. Alligevel afspejler det voksende mellemrum mellem de to linjer over tid et mønster, der almindeligvis rapporteres på tværs af industrien: Slidforskelle i de tidlige stadier er små, men de forstærkes betydeligt, jo længere en dårligt vedligeholdt rotor forbliver i kontinuerlig drift. Dette er et af de klareste argumenter for at indbygge en rutinemæssig inspektionsplan i enhver pumpe- eller ekstruderingsvedligeholdelsesplan i stedet for først at reagere efter en fejl. Faciliteter, der sporer slidtendenser over tid, er generelt bedre positioneret til at planlægge rotorudskiftning proaktivt frem for at opleve uplanlagt nedetid.

Om Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. er placeret på nr. 36 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu-provinsen. Virksomheden beskæftiger sig med produktion, salg og eftersalgsservice af enkeltskruepumper og enkeltskruepumpereservedele, med et ingeniørteam med erfaring i design, fremstilling og inspektion af komplette skruepumpesæt.

Meijia enkeltskruepumpeprodukter har et komplet strukturelt udvalg, forskellige konfigurationsmuligheder og komplette specifikationer, der er egnet til holdbarhedsfokuserede applikationer. De bruges på tværs af miljømæssig vandbehandling, kemisk behandling, papir og papirmasse, fødevarer og farmaceutiske, petrokemiske og energisektoren. Som en skruepumper producent , Meijia Pump Industry leverer også universaltilbehør, der er kompatibelt med en bred vifte af enkeltskruede pumpesystemer, understøttet af produktionskapacitet og teknisk erfaring beregnet til at levere stabil ydeevne til sine produkter.

Virksomhedens eftersalgsservicecenter har et team af ingeniører til rådighed for at støtte kunderne med teknisk opfølgning efter installationen. Over langsigtet sammenligning på tværs af forskellige miljøer og arbejdsforhold har brugere rapporteret, at Meijia enkeltskruepumpeprodukter fortsætter med at fungere pålideligt år efter år. Jingjiang Meijia Pump Industry byder velkommen til besøg og teknisk udveksling fra partnere på tværs af industrien.

Ofte stillede spørgsmål

Q1: Hvad forårsager for tidligt slid i en enkelt skrue rotor?

For tidligt slid er typisk forårsaget af en kombination af høj driftstemperatur, mekanisk friktion mod cylinderen eller statoren, urenheder i det forarbejdede materiale og en geometri eller belægning, der ikke stemmer overens med den specifikke pligt.

Q2: Hvordan ved jeg, om en rotor med enkelt skrue skal udskiftes?

Almindelige indikatorer inkluderer reduceret flowoutput, øget støj eller vibrationer under drift, inkonsistente trykaflæsninger og synlige overflader eller riller under rutineinspektion.

Q3: Kan det samme rotordesign bruges til fødevarer og spildevandsapplikationer?

Generelt ikke uden justering; en fødevareskruepumperotor kræver fødevaregodkendte materialer og finish, mens en kloak- eller slamskruepumperotor typisk er specificeret med forskellige belægninger og geometrier, der er egnet til slibende faste stoffer.

Q4: Hvor ofte skal en rotor med enkelt skrue inspiceres?

Inspektionshyppigheden afhænger af arbejdets sværhedsgrad, men rutinemæssige visuelle og dimensionelle kontroller under planlagte vedligeholdelsesintervaller anbefales for at fange slidtendenser, før de påvirker outputkvaliteten.

Spørgsmål 5: Er reservedele til enkeltskruepumper udskiftelige på tværs af mærker?

Dimensionskompatibilitet varierer fra producent til producent, så reservedele til progressive hulrumspumper, inklusive rotorer og statorer, skal matches til den originale pumpespecifikation eller bekræftes med leverandøren før bestilling.
